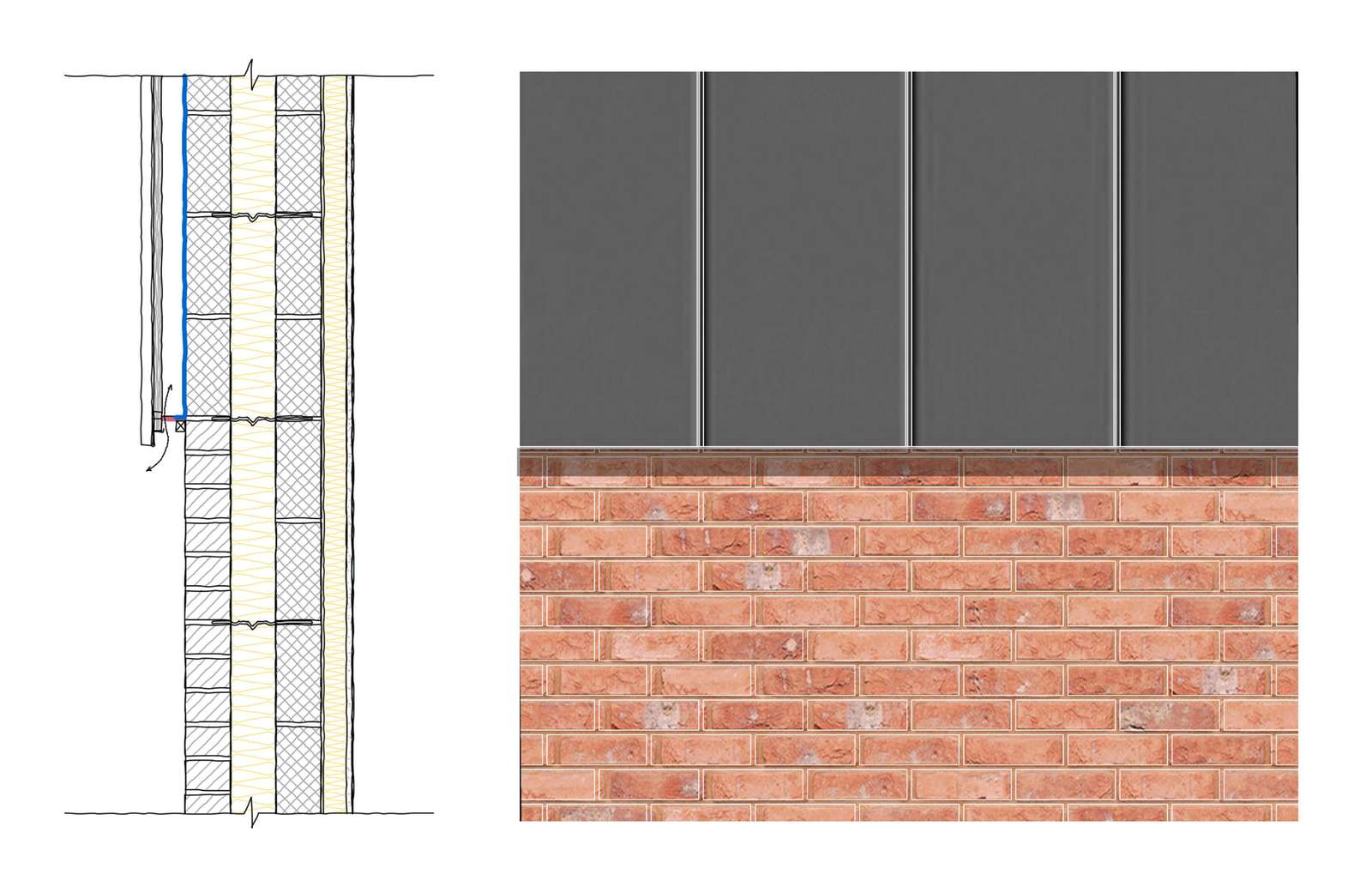

كيفية الانتقال من Rainscreen Cladding إلى Brick

إيما والشو هي مؤسسة الأول في العمارة و مكتبة التفاصيل، وقد كتب عددًا من الكتب التي تهدف إلى تسهيل فهم أفضل للبناء والتفاصيل. مساهمات من عايدة رودريغيز فيجا ، مهندسة معمارية وباحثة في مكتبة التفاصيل.

لقد أصبح من الشائع بشكل متزايد استخدام مواد الكسوة المطرية مثل الأخشاب والبلاط الطيني والزنك جنبًا إلى جنب مع أعمال البناء بالطوب أو التجيير أو التشطيبات الأخرى للبناء. يمكن أن يساعد استخدام مادتين في تقسيم حجم المبنى ، وإنشاء واجهة أكثر جاذبية ، والتمييز أو لفت الانتباه إلى مناطق المبنى مثل النوافذ.

يمكن أن يؤثر وضع مواد مختلفة فيما يتعلق ببعضها البعض بشكل كبير على شخصية المبنى. نتيجة لذلك ، يختار العديد من المصممين الحفاظ على الانتقالات بين المواد متماسكة ، مما يخلق مظهرًا سلسًا ولا يترك مادة واحدة تهيمن على الأخرى. على سبيل المثال ، يساعد تجويف الأخشاب داخل أعمال الطوب على تأطير مناطق معينة ، في حين أن وجود مواد بارزة فوق البناء بالطوب على مستوى عالٍ ، مثل الطابق العلوي ، يمكن أن يلفت الانتباه إلى هذه المنطقة.

عند استخدام الكسوة المطرية على مستويات منخفضة ، يوصى عادةً بعدم ملامستها للأرض ورفعها على الأقل 5.9 بوصة (150 مم) فوق مستوى سطح الأرض. يمكن أن يختلف البعد الدقيق بين المواد وموقع المبنى ويمكن تأكيده من قبل الشركة المصنعة للكسوة و / أو المورد. هذه المسافة فوق الأرض ضرورية بشكل خاص مع الكسوة الخشبية أو إطارات المطر ، والتي يمكن أن تتعرض بشكل مفرط لمياه الأمطار والرشاشات عند تعليقها على مسافة منخفضة جدًا. إذا تم تفصيله بشكل صحيح ، فإن الفاصل بين الأرض وتكسية المطر يمكن أن يحول حجم المبنى ، مما يجعل الحجم يبدو أفتح ، كما لو كان يطفو على الأرض.

يمكن تفصيل انتقالات المواد بطرق مختلفة تتشكل من خلال المواد ومتطلبات القيمة u والهيكل المختار وارتفاع التركيب ومتطلبات الحريق واستخدام وموقع المبنى (على سبيل المثال لا الحصر). سواء كنت تريد أن تتدفق المواد الخاصة بك مع بعضها البعض ، أو بارزة من البناء بالطوب أو البناء ، أو متوقفة في البناء ، فيما يلي سلسلة من التوصيات للمساعدة في تفصيل هذه التحولات المادية المعقدة أحيانًا.

تكسية Rainscreen التي تغلف وجه الطوب: جدار البناء

يعد هذا أحد أسهل خيارات التفاصيل عند استخدام جدار البناء التقليدي في جميع أنحاء المشروع. في الواقع ، يمكن استخدام جدار حجري قياسي كقاعدة لكسوة شاشة المطر ولا يتطلب الأمر انتقالًا معقدًا بين البناء والبناء المؤطر بالخشب.

في حالة استخدام الكسوة الخشبية الأفقية ، يلزم فقط عوارض عمودية للتهوية. إذا كنت تستخدم كسوة خشبية عمودية أو بلاط طيني ، فستكون هناك حاجة إلى كل من الألواح الرأسية والعوارض المضادة للسماح بالتهوية الكافية. سيتطلب هذا الخيار تراكمًا أكثر سمكًا قليلاً.
توفر دعامات تكسية الإطار المعدني خيارًا بديلاً ومحتملًا مقاومًا للحريق للاستخدام على مستويات عالية أو في المناطق الحرجة.

ليس من العملي استخدام هذا الخيار مع جدار مؤطر بالخشب بالكامل وطوب مطري. ستعني متطلبات وجود تجويف جيد التهوية أعلى العزل وسمك الطوب أن الطوب سيجلس أمام سطح الكسوة الخشبية. هذا موضح بشكل أكبر في راحة من وجه الطوب: إطار خشبي قسم (أدناه).

كسوة Rainscreen تتدفق مع وجه القرميد: الماسونية للإطار الخشبي

يعد هذا أحد أكثر الخيارات شيوعًا لدى المهندسين المعماريين عند تفصيل انتقالات المواد ، ولكنه أيضًا أحد أصعب الخيارات التي يصعب الحصول عليها بشكل صحيح. وذلك لأن المواد الخارجية المختلفة تتطلب تراكمات وبنية مختلفة.

فيما يلي الأشياء الأساسية التي يجب تذكرها عند تفصيل هذا الخيار:

1. عمل على تراكمات نوعي الجدران لتلائم القيمة U المطلوبة والمتطلبات الهيكلية. على سبيل المثال ، بالنسبة لجدار القرميد وجدار الكسوة الخشبية لشاشة المطر ، ستحتاج إلى تحقيق 0.18 واط / متر مربع كحد أدنى.
2. قم بمحاذاة الوجه الخارجي للتراكمين.
3. اضبط سمك ألواح تهوية المطرقة ، والهيكل الخشبي و / أو العزل الداخلي بحيث يتطابق اللوح الجصي الداخلي مع موقع بناء الجدار المتراكم.
4. استشر NHBC و TRADA والجمعيات المهنية الأخرى والمصنعين للحصول على مراجع للوصلات بين نوعي الجدار وتفاصيل توصيل الكسوة المناسبة.

كسوة Rainscreen تتدفق مع وجه القرميد: إطار خشبي

يمكن أيضًا تحقيق تفاصيل متدفقة من خلال بنية مؤطرة بالخشب. كما هو الحال مع التراكم في أمثلة البناء أعلاه ، سيتطلب جدار حاجب المطر عمقًا أكثر من الكسوة الخشبية ، وستظل الكسوة عادةً في ارتفاع أعلى من البناء بالطوب.

الأشياء الأساسية التي يجب تذكرها عند تفصيل هذا الخيار:

1. اعمل على إنشاءات كلا نوعي الجدران لتلائم القيمة U المطلوبة والمتطلبات الهيكلية ، مثل الكسوة الخشبية وجدار الكسوة المصنوعة من الطوب للحصول على 0.18 واط / متر مربع كحد أدنى.
2. قم بمحاذاة الإطار الخشبي والوجه الداخلي للتراكمين.
3. اضبط سمك ألواح تهوية حاجب المطر وعوارض العداد بحيث يتطابق الوجه الخارجي مع المادتين.
4. استشر NHBC و TRADA والجمعيات المهنية الأخرى والمصنعين للحصول على مراجع لمتطلبات تحميل المطر ، والتوصيلات والمواصفات بين الإطار الخشبي ونوع الكسوة.

تكسية Rainscreen في وجه الطوب: إطار خشبي

كما هو مذكور في القسم السابق ، في حالة استخدام بنية مؤطرة بالخشب ، إذا تم تحديد كلا الجدارين بنفس القيمة U ، فعادة ما تتطلب الكسوة الخشبية تراكمًا أرق من الكسوة الحجرية المطرية. لذلك ، إذا تمت محاذاة كلا التراكمات باستخدام الهيكل الخشبي أو وجه اللوح الجصي الداخلي ، فإن الكسوة الخشبية عادة ما تكون متداخلة داخل البناء بالطوب. هذا خيار شائع جدًا للمهندسين المعماريين عند تفصيل مساحات كبيرة من الزجاج.

كيف تلامس Rainscreen Cladding الأرض:

يجب أن يتم تفصيل معظم كسوة حاجب المطر على الأقل 5.9 بوصة (150 مم) من مستوى الأرض / الرصف أو أعلى من أجل إبعاد الكسوة والدعامات عن النقط العكسي المحتمل أو المطر. لضمان طول عمر المواد ، يكون هذا صحيحًا بشكل خاص عندما يتعلق الأمر بالكسوة الخشبية والإطار. إذا تم تفصيله بشكل صحيح ، فإن هذا الفاصل بين الأرض وتكسية المطر يحول حجم المبنى وكيف يتفاعل مع مستوى الأرض. الظل الذي تخلقه الكسوة يمكن أن يجعل المبنى يظهر كما لو كان يطفو على الأرض.

Rainscreen Cladding: حائط وقاعدة

كسوة Rainscreen: إطار خشبي ، قاعدة ماسونية

يوصى عادةً بإبقاء تكسية الكسوة المطرية على ارتفاع 150 مم على الأقل فوق مستوى سطح الأرض. هذا صحيح بشكل خاص عند استخدام دعامات خشبية مع أي كسوة مطرية. يُنصح بمراجعة الشركات المصنعة و / أو الموردين لمعرفة متطلبات التثبيت الموصى بها.

الكسوة المطرقة: إطار خشبي مرتفع عن الأرض

يوصى بأن يكون هيكل الإطار الخشبي على الأقل 150 مم فوق مستوى الأرض. لذلك من المعتاد أن ترى البناء أو البناء أو الخرسانة في قاعدة المباني ذات الإطارات الخشبية.

توصية عامة أخرى هي أن هيكل الإطار الخشبي يجب أن يكون على الأقل 150 مم فوق مستوى الأرض ويجب تركيب الكسوة الخشبية على مسافة 200 مم على الأقل من الأرض. لذلك ، حتى المباني ذات الإطارات الخشبية عادة ما يكون لها قاعدة خرسانية أو حجري لرفع الهيكل الخشبي فوق مستوى الأرض.

أشياء لتأخذها بالحسبان

سواء اخترت جعل المواد متدفقة مع بعضها البعض ، أو غائرة أو بارزة ، فهناك عدد من العناصر الأساسية التي يجب مراعاتها لتحولات المواد في الارتفاع.

كيف سيتم تصريف الماء عموديًا عند اصطدامه بالكسوة؟

إذا كانت مادة ما مجوفة أو متدفقة مع أعمال الطوب ، فيجب استخدام وميض مناسب مع تفاصيل بالتنقيط بحيث يمكن تصريف أي ماء يدخل التجويف أو يضرب الكسوة ويتساقط من اللمعان دون تشريب الطوب.

ما هو الهيكل الرئيسي للمبنى؟

اعتمادًا على هيكل المادة الرئيسية ، قد لا تكون بعض مواد التكسية مناسبة أو قد تتطلب المزيد من المدخلات من مهندس إنشائي بسبب زيادة التحميل. قد يتطلب استخدام مواد تكسية معينة على مستوى عالٍ تقوية أو دعامة إضافية للجدار الخارجي.

هل هناك أي مواد لا ينصح باستخدامها معًا؟

من المهم دائمًا اختيار المواد التي تكمل بعضها البعض ، ولكن من المهم أيضًا مراعاة أن بعض المواد قد تلطخ وتضر تلك الموجودة أدناه. معادن مثل COR-TEN® والنحاس أوكسيديز بشكل طبيعي مع مياه الأمطار والتي يمكن أن تتساقط وتتسبب في تلطيخ المواد الموجودة تحتها. يمكن أن تتسبب معادن معينة أيضًا في إتلاف الأخشاب مثل خشب البلوط والأرز. يجب أن يكون المصنعون والموردون قادرين على تقديم المشورة بشأن قرب المواد.

موارد

إذا كنت تريد المزيد من الإلهام بشأن انتقالات المواد والتفاصيل والمواقع والسوابق ، فتأكد من اتباعها مكتبة التفاصيل على موقع Pinterest حيث لدينا الكثير من الطوب والجدران الخرسانية والخرسانة لتحولات الكسوة المطرية.

يمكن تنزيل التفاصيل الواردة في هذه المقالة من ملف مكتبة التفاصيل. هناك الكثير من الموارد للمساعدة في تفصيل التحولات المادية. المصنعون والموردون وعادة ما يكونون نقطة الاتصال الأولى ويجب أن يكونوا قادرين على التوصية والمشورة.
